概述
- 带集成数字量和模拟量输入/ 输出的紧凑型CPU
- 满足对处理能力和响应时间要求较高的场合。
- 带有与过程相关的功能
CPU 运行需要微存储卡
应用

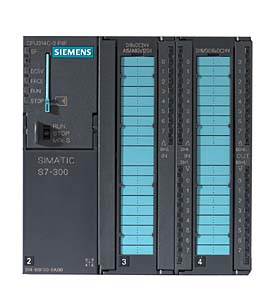

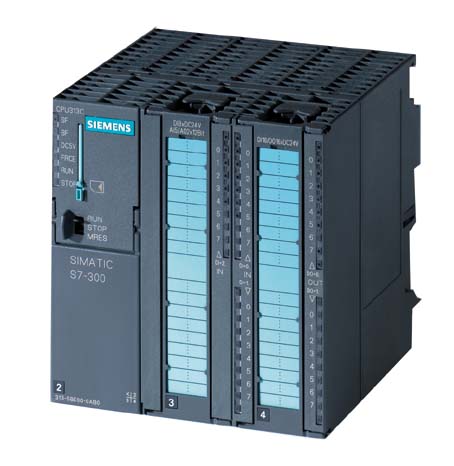

CPU 313C是一种紧凑型 CPU，用于对过程处理能力和响应时间要求很高的应用。集成数字量和模拟量输入/输出可实现与过程的直接连接。
此外，可以使用于过程处理相关的功能：
设计
CPU 313C 安装有：
- 微处理器
处理器处理每个二进制指令的时间达到 100 - 200 ns
- 扩展存储器
64 KB 高速 RAM (相当于大约 21 K 的指令) 用于执行相关的程序部分，为用户程序提供充分的空间；
微存储卡（最大8 MB）作为程序的装载存储器，也允许在 CPU 中保存项目（包括完整符号和注解）。
- 灵活的扩展能力
多达 31 个模块，（4排结构）
- 多点接口 MPI;
内置 MPI 接口可以最多同时建立 8 个与 S7-300/400 或与 PG、PC、OP 的连接。在这些连接中，始终分别为 PG 和 OP 各保留一个连接。通过“全局数据通讯”，MPI可以用来建立最多16个CPU组成的简单网络。
- 内置输入/输出;
24个数字量输入 (所有输入可以用作报警处理) 和16个数字量输出以及4和模拟量输入和2个模拟量输出,用于测量电流/电压信号；以及1个附加输入用于测量温度。
功能
- 口令保护
用户程序使用密码保护，可防止非法访问。
- 诊断缓冲；
最后100个故障和中断事件保存在该缓冲区中，供诊断使用。
- 免维护的数据后备；
在断电的情况下，CPU自动地将保持数据写到微存储卡中，这样，在再次通电时它能保持不变。
可组态的属性
STEP 7可用于对S7组态设置参数以及设置CPU的属性和响应参数：
- 具有多点接口(MPI)能力的接口；
定义节点地址
- 重启动/循环周期的性能特性；
确定最大的循环周期时间和负载，以及自检功能。
- 保持区；
定义具有保持功能的存储位、计数器、定时器和数据块的数量。
- 时钟位内存；
地址设置。
- 保护等级
设置程序和数据的访问权限。
- 系统诊断；
定义诊断报文的处理和范围
- 集成功能“计数器”
- 集成“频率测量”功能
- 时间中断；
周期性设置。
- 日时钟中断；
启始日期、启始时间和周期性设置。
报告功能
- 状态和故障指示；
发光二极管显示，例如，硬件、编程、定时器或I/O出错以及运行模式，如RUN、STOP、Startup。
- 测试功能；
可在程序执行过程中使用编程器显示信号状态，不通过用户程序而修改过程变量，以及读取堆栈内容。
- 信息功能；
通过编程器以文本形式为用户提供存储能力信息、CPU的运行模式，以及工作存储器和装载存储器当前的使用情况、当前的循环时间和诊断缓冲区的内容。
集成的通讯功能
- PG/OP通讯
- S7 标准通讯
- S7 通讯(只是服务器)
集成功能
- 计数器；
3个计数器(最高30kHz)，具有独立方向的比较器，可直接连接到24V增量编码器。
- 3个通道，用于频率测量；
支持频率测量(最高30kHz)， 例如，允许在带速度范围监视或带范围监视的情况下，采集一根轴的转动速度或吞吐量（每个测量期间内的件数）。
- 脉宽调制；
3个输出，用于控制阀、开关设备、加热装置等，采样频率为 2.5 kHz。周期长度可以组态，并可以修改脉冲-暂停关系。
- 中断输入（所有数字输入）；
中断输入可以检测过程事件，并在最短的时间内触发响应。
技术规范(MyMMP)
|
6ES7 313-5BF03-0AB0 |
| 产品状态 |
|
| 相关的编程软件包 |
STEP 7 V5.2 + SP 1 以上 + 硬件更新 |
| 电源电压 |
|
| 额定值 |
|
|
|
√ |
|
|
20.4 V |
|
|
28.8 V |
| 电压和电流 |
|
| 电源电缆外部保护(推荐) |
LS-switch C型,最小2 A; LS-switch B型 最小 4 A |
| 电流消耗 |
|
| 冲击电流，典型值 |
11 A |
| I2t |
0.7 A2s |
| 电流消耗(空载运行时)，典型值 |
150 mA |
| 电流消耗(额定值) |
700 mA |
从电源L+供电，最大
|
700 mA |
| 功耗，典型值 |
14 W |
| 存储器 |
|
| 存储类型 |
|
|
|
|
|
|
64 KB; 用于程序和数据 |
|
|
× |
|
|
|
|
|
√ |
|
|
8 MB |
| 后备 |
|
|
|
√；通过 MMC 保证(免维护) |
|
|
可以；程序和数据 |
| CPU/程序块 |
|
| DB |
|
|
|
511;范围:1 至 511 |
|
|
16 KB |
| FB |
|
|
|
1,024;范围:0 至 2047 |
|
|
16 KB |
| FC |
|
|
|
1,024;范围:0 至 2047 |
|
|
16 KB |
| OB |
|
|
|
参见指令表 |
|
|
16 KB |
| 嵌套深度 |
|
|
|
8 |
|
|
4 |
| CPU/处理时间 |
|
| 位指令，最小 |
0.1 μs |
| 字指令，最小 |
0.2 μs |
| 定点数运算，最小 |
2 μs |
| 浮点数运算，最小 |
3 μs |
| 定时器/计数器及其保持特性 |
|
| S7 计数器 |
|
|
|
256 |
|
|
|
|
|
√ |
|
|
0 |
|
|
255 |
|
|
|
|
|
√ |
|
|
0 |
|
|
255 |
|
|
|
|
|
0 |
|
|
999 |
| IEC 计数器 |
|
|
|
√ |
|
|
SFB |
| S7 定时器 |
|
|
|
256 |
|
|
|
|
|
√ |
|
|
0 |
|
|
255 |
|
|
无保持性 |
|
|
|
|
|
10 ms |
|
|
9,990 s |
| IEC 定时器 |
|
|
|
√ |
|
|
SFB |
| 数据区及其保持特性 |
|
| 标志 |
|
|
|
256字节 |
|
|
√；MB0 至 MB255 |
|
|
8; 1个存储字节 |
| 数据块 |
|
|
|
511；DB 1 - DB 511 |
|
|
16 KB |
|
|
√；通过DB上非保留特性 |
|
|
√ |
| 局部数据 |
|
|
|
510字节 |
| 地址区 |
|
| I/O 地址区 |
|
|
|
1 KB |
|
|
1 KB |
| 过程映像 |
|
|
|
128字节 |
|
|
128字节 |
| 数字量通道 |
|
|
|
1,016 |
|
|
1,008 |
|
|
1,016 |
|
|
1,008 |
| 模拟量通道 |
|
|
|
253 |
|
|
250 |
|
|
253 |
|
|
250 |
| 硬件配置 |
|
| 中央设备，最多 |
1 |
| 扩展设备，最多 |
3 |
| 机架，最大 |
4 |
| 每个机架的模块数量，最多 |
8；在机架3中最多7个 |
| DP主站的数量 |
|
|
|
× |
|
|
4 |
| 可运行的FM和CP数量(推荐) |
|
|
|
8 |
|
|
8 |
|
|
6 |
| 时间 |
|
| 时钟 |
|
|
|
√ |
|
|
√ |
|
|
10 s |
| 运行时间计数器 |
|
|
|
1 |
|
|
0 |
|
|
2^31 小时(当使用 SFC 101 时) |
|
|
1 小时 |
|
|
√；必须重新启动 |
| 时间同步 |
|
|
|
√ |
|
|
√ |
|
|
√ |
|
|
√ |
| S7 报文功能 |
|
| 报文功能可以登录站的数量，最多 |
8；取决于为PG/OP和S7基本通讯所组态的连接 |
| 过程诊断报文 |
√ |
| 可同时激活的Alarm-S块，最多 |
20 |
| 测试和调试功能 |
|
| 状态/控制 |
|
|
|
√ |
|
|
输入、输出、存储位、DB、定时器、计数器 |
|
|
30 |
|
|
30 |
|
|
14 |
| 强制 |
|
|
|
√ |
|
|
输入，输出 |
|
|
10 |
| 状态块 |
√ |
| 单步运行 |
√ |
| 断点数量 |
2 |
| 诊断缓冲区 |
|
|
|
√ |
|
|
100 |
| 通讯功能 |
|
| PG/OP通讯 |
√ |
| 路由 |
× |
| 全局数据通讯 |
|
|
|
√ |
|
|
22字节 |
| S7 基本通讯 |
|
|
|
√ |
| S7 通讯 |
|
|
|
√ |
| S5可兼容通讯 |
|
|
|
√；通过CP和可调用的FB |
| 连接数量 |
|
|
|
8 |
|
|
7 |
|
|
7 |
|
|
4 |
|
|
× |
| 连接 |
|
| 所需前连接器 |
2 x 40 针 |
| MPI |
|
| 电缆长度，最长 |
50 m;无中继器 |
| 第1接口 |
|
| 接口类型 |
内置 RS 422/485 接口 |
| 物理设计 |
RS 485 |
| 隔离 |
× |
| 接口电源 (15-30 VDC)，最大 |
200 mA |
| 功能性 |
|
|
|
√ |
|
|
× |
|
|
× |
|
|
× |
| MPI |
|
|
|
8 |
|
|
|
|
|
√ |
|
|
× |
|
|
√ |
|
|
√ |
|
|
√ |
|
|
× |
|
|
√ |
|
|
187.5 kBit/s |
| CPU/编程 |
|
| 编程语言 |
|
|
|
√;V5.2 + SP1 + 硬件更新 |
|
|
√ |
|
|
√ |
|
|
√ |
|
|
√ |
|
|
√ |
|
|
√ |
| 软件库 |
|
| 指令集 |
见指令表 |
| 嵌套级 |
8 |
| 用户程序保护/密码保护 |
√ |
| 系统功能(SFC) |
见指令表 |
| 系统功能块(SFB) |
见指令表 |
| 数字量输入 |
|
| 数字量输入点数 |
24 |
|
|
12 |
| 可同时控制的输入点数 |
|
|
|
|
|
|
12 |
|
|
|
|
|
24 |
|
|
12 |
| 电缆长度 |
|
|
|
1,000m；用于技术功能时 100m |
|
|
600 m; 用于技术功能:× |
|
|
|
|
|
100 m |
|
|
不允许 |
|
|
|
|
|
1,000 m |
|
|
600 m |
| 输入特性曲线符合 IEC 1131, Typ 1 |
√ |
| 输入电压 |
|
|
|
24 V |
|
|
-3 至 5 V |
|
|
15 至 30 V |
| 输入电流 |
|
|
|
9 mA |
| 输入延时(对于输入电压额定值) |
|
|
|
|
|
|
√；0.1/0.3/3/15 ms |
|
|
3 ms |
|
|
|
|
|
16 μs |
| 数字量输出 |
|
| 数字量输出点数 |
16 |
|
|
4 |
| 电缆长度(屏蔽)，最长 |
1,000 m |
| 非屏蔽电缆长度,最长 |
600 m |
| 输出短路保护 |
√;电子式 |
|
|
1 A |
| 关断电压极限 |
L+ (-48 V) |
| 灯负载，最大 |
5 W |
| 控制一个数字量输入 |
√ |
| 输出电压 |
|
|
|
L+ (-0.8 V) |
| 输出电流 |
|
|
|
500 mA |
|
|
5 mA |
|
|
0.6 A |
|
|
5 mA |
|
|
0.5 mA |
| 2 输出并联切换 |
|
|
|
× |
|
|
√ |
| 开关频率 |
|
|
|
100 Hz |
|
|
0.5 Hz |
|
|
100 Hz |
|
|
2.5 kHz |
| 输出总电流(每组) |
|
|
|
|
|
|
2 A |
|
|
|
|
|
3 A |
|
|
2 A |
| 灯阻抗范围 |
|
|
|
48 Ω |
|
|
4 kΩ |
| 模拟量输入 |
|
| 用于电压/电流测量的模拟量输入点数 |
4 |
| 用于电阻/温度测量的模拟量输入点数 |
1 |
| 电缆长度(屏蔽)，最长 |
100 m |
| 电压输入时允许的输入电压（破坏极限），最大 |
30 V；恒压 |
用于电流输入的允许输入频率(破坏极限),最大
|
2.5 V；恒压 |
| 用于电压输入的允许输入电流(破坏极限),最大 |
0.5 mA；恒流 |
| 电流输入时允许的输入电流（破坏极限），最大 |
50 mA; 长期 |
| 用于温度测量的技术单元，可调整 |
√；摄氏度/华氏度/K |
| 输入范围(额定值)，电压 |
|
|
|
√ |
|
|
√ |
| 输入范围(额定值)，电流 |
|
|
|
√ |
|
|
√ |
|
|
√ |
| 输入范围(额定值)，电阻 |
|
|
|
2.5 V |
|
|
1.8 mA 至 3.3 mA |
|
|
√ |
| 输入范围(额定值)，热电阻 |
|
|
|
√ |
| 特性曲线线性化 |
|
|
|
√;通过软件 |
|
|
Pt 100 |
| 温度补偿 |
|
|
|
× |
| 模拟量输出 |
|
| 模拟量输出点数 |
2 |
| 电缆长度(屏蔽)，最长 |
200 m |
| 电压输出，短路保护 |
√ |
| 电压输出，最大短路电流 |
55 mA |
| 电流输出,空载,最大 |
17 V |
| 电压输出范围 |
|
|
|
√ |
|
|
√ |
| 电流输出范围 |
|
|
|
√ |
|
|
√ |
|
|
√ |
| 连接执行器 |
|
|
|
√；无线性阻抗补偿 |
|
|
× |
|
|
√ |
| 输入阻抗(在额定输出范围内) |
|
|
|
1 kΩ |
|
|
0.1 μF |
|
|
300 Ω |
|
|
0.1 mH |
| 外部电压和电流的破坏极限 |
|
|
|
16 V；恒压 |
|
|
50 mA；恒流 |
| 模拟值生成 |
|
| 测量原理 |
瞬时值编码（逐次逼近） |
| 积分和转换时间/每个通道精度 |
|
|
|
12 位 |
|
|
√；2.5/16.6/20 ms |
|
|
400 Hz |
|
|
400 / 60 / 50 Hz |
|
|
1 ms |
|
|
0.38 ms |
|
|
1 ms |
| 建立时间 |
|
|
|
0.6 ms |
|
|
1 ms |
|
|
0.5 ms |
| 编码器 |
|
| 信号编码器的连接 |
|
|
|
√ |
|
|
√；外部电源供电 |
|
|
√ |
|
|
√；无线性阻抗补偿 |
|
|
× |
|
|
× |
| 可连接的编码器 |
|
|
|
√ |
|
|
1.5 mA |
| 误差/精度 |
|
| 温度误差(相对于输入范围) |
+/- 0,006 %/K |
输入间叉音干扰, 最小
|
60 dB |
25°C稳定状态下的重复精度(相对于输入范围)
|
+/- 0,06 % |
| 输出纹波(基于输出范围，0-50kHz带宽) |
+/- 0,1 % |
| 线性误差(相对于输出范围) |
+/- 0,15 % |
| 温度误差(相对于输出范围) |
+/- 0,01 %/K |
| 输出间叉音干扰, 最小 |
60 dB |
| 25°C稳定状态下的重复精度(相对于输出范围) |
+/- 0,06 % |
| 整个温度范围内的工作极限 |
|
|
|
+/- 1 % |
|
|
+/- 1 % |
|
|
+/- 5 % |
|
|
+/- 1 % |
|
|
+/- 1 % |
| 基本误差极限(运行在25°C时） |
|
|
|
+/- 0,7 %; 线性误差 +/- 0.06% |
|
|
+/- 0,7 %; 线性误差 +/- 0.06% |
|
|
+/-3 %; 线性误差 +/-.2% |
|
|
+/- 3 % |
|
|
+/- 0,7 % |
|
|
+/- 0,7 % |
| 干扰电压抑制f=nx(fl+/-1%) fl=干扰频率 |
|
|
|
30 dB |
|
|
40 dB |
| 集成功能 |
|
| 计数器数量 |
3；3通道(参见"技术功能"手册) |
| 计数器频率(计数器)最大 |
30 kHz |
| 频率测量 |
√ |
| 定位控制 |
× |
| PID 控制器 |
√ |
| 脉冲输出点数 |
3; 3 通道脉宽调制最高 2.5 kHz (参见"技术功能"手册) |
| 频率极限（脉冲） |
2.5 kHz |
| 隔离 |
|
| 光电隔离，数字量输入 |
|
|
|
√ |
|
|
× |
|
|
√ |
| 隔离，数字量输出 |
|
|
|
√ |
|
|
√ |
|
|
8 |
|
|
√ |
| 隔离，模拟量输入 |
|
|
|
√；共同适用于模拟量 I/O |
|
|
× |
|
|
√ |
| 隔离,模拟量输出 |
|
|
|
√；共同适用于模拟量 I/O |
|
|
× |
|
|
√ |
| 尺寸 |
|
| 宽 |
120 mm |
| 高 |
125 mm |
| 深度 |
130 mm |
| 重量 |
|
| 重量，约 |
660 g |
选型与订货数据
| 订货数据 |
订货号 |
| CPU 313C |
6ES7 313-5BF03-0AB0 |
| 紧凑型CPU,64KB主内存，24VDC电源，内置24DI/16DO、4AI/2AO,集成功能,MPI;需要MMC卡 |
|
| 微存储卡 |
|
| 64 KB |
6ES7 953-8LF11-0AA0 |
| 128 KB |
6ES7 953-8LG11-0AA0 |
| 512 KB |
6ES7 953-8LJ11-0AA0 |
| 2 MB |
6ES7 953-8LL11-0AA0 |
4 MB
| 6ES7 953-8LM11-0AA0 |
| 8 MB |
6ES7 953-8LP11-0AA0 |
| MPI 电缆 |
6ES7 901-0BF00-0AA0 |
| 用于通过 MPI 连接SIMATIC S7和PG；长度5m |
|
| 前连接器（1个） |
|
| 用于紧凑型CPU |
|
| 40针，螺钉型端子 |
|
|
|
6ES7 392-1AM00-0AA0 |
|
|
6ES7 392-1AM00-1AB0 |
| 40针，笼卡型触点 |
6ES7 392-1BM01-0AA0 |
| SIMATIC TOP 连接 |
参见
有关各个模板所使用的部件信息，参见 A&D Mall 或 KT 10.2 样本 |
| 插槽号标签 |
6ES7 912-0AA00-0AA0 |
| S7-300手册 |
|
| 设计，CPU 数据，模块数据，指令表 |
|
| 德文 |
6ES7 398-8FA10-8AA0 |
| 英文 |
6ES7 398-8FA10-8BA0 |
| 法文 |
6ES7 398-8FA10-8CA0 |
| 西班牙文 |
6ES7 398-8FA10-8DA0 |
| 意大利文 |
6ES7 398-8FA10-8EA0 |
| SIMATIC 手册汇编 |
6ES7 998-8XC01-8YE0 |
| 电子版手册存储在CD-ROM上，多语言：S7-200, S7-300, C7, S7-400, SIMATIC DP (分布式 I/O), SIMATIC PC, SIMATIC PG (编程器), STEP 7, 工程工具, 运行软件, SIMATIC PCS 7, SIMATIC HMI (人机界面), SIMATIC NET (工业通讯), SIMATIC 机器视觉, SIMATIC 传感器 |
|
| SIMATIC 手册汇编1 年更新服务 |
6ES7 998-8XC01-8YE2 |
| 当前版"手册集"(CD版)，以及后续三次更新 |
|
| 电源连接器 |
6ES7 391-1AA00-0AA0 |
| 用于紧凑型CPU、创新型标准CPU以及CPU 315F-2 DP(10个，备件) |
|
| 标签条 |
6ES7 392-2XX00-0AA0 |
| 用于紧凑型CPU、标准型CPU以及CPU 315F-2 DP(10个，备件) |
|
| 标签盖 |
6ES7 392-2XY00-0AA0 |
| 用于紧凑型CPU、标准型CPU以及CPU 315F-2 DP(10个，备件) |
|
| S7 SmartLabel |
2XV9 450-1SL01-0YX0 |
| 根据STEP 7项目中的数据为模块自动贴标签的软件 |
|
| 用于机器铭牌的标签纸 |
|
| 用于16通道信号模块，DIN A4，用于激光打印机打印 |
|
| 10 个 |
|
| 深绿色 |
6ES7 392-2AX00-0AA0 |
| 浅褐色 |
6ES7 392-2BX00-0AA0 |
| 黄色 |
6ES7 392-2CX00-0AA0 |
| 红色 |
6ES7 392-2DX00-0AA0 |
| 用于32通道信号模块，DIN A4，用于激光打印机打印 |
|
| 10 个 |
|
| 深绿色 |
6ES7 392-2AX10-0AA0 |
| 浅褐色 |
6ES7 392-2BX10-0AA0 |
| 黄色 |
6ES7 392-2CX10-0AA0 |
| 红色 |
6ES7 392-2DX10-0AA0 |
| PROFIBUS DP总线连接器RS485 |
|
|
|
|
|
|
6ES7 972-0BA12-0XA0 |
|
|
6ES7 972-0BB12-0XA0 |
- 90°电缆出线适用于FastConnect连接技术，最大传输速率12 Mbps
|
|
|
|
6ES7 972-0BA50-0XA0 |
|
|
6ES7 972-0BB50-0XA0 |
- 用于SIMATIC OP的轴向电缆出口， 用于连接PPI、MPI、PROFIBUS
|
6GK1 500-0EA02 |
| PROFIBUS Fast Connect 总线电缆 |
6XV1 830-0EH10 |
| 为快速连接而特殊设计的标准型电缆，2芯，屏蔽，按米销售； 最长 1000 m， 最少订货量 20 m |
|
| 用于PROFIBUS的RS485中继器 |
6ES7 972-0AA01-0XA0 |
| 数据传输速率最高12Mbps，24V DC，IP 20保护外壳 |
|
| PROFIBUS 总线部件 |
参见IK PI产品目录和CA 01 |
| 用于建立MPI/PROFIBUS通讯 | |
